Détails de produit
Numéro de modèle: 4008321206
Conditions de paiement et d'expédition
Quantité de commande min: 5 pièces
Prix: To be negotiated
Détails d'emballage: Emballé dans des boîtes standard de carton d'exportation.
Délai de livraison: 1 - 7 jours ouvrables
Conditions de paiement: À négocier
Capacité d'approvisionnement: 10000 pièces par mois
Nom du produit: |
Commutateur de verrouillage de sécurité de verrouillage par solénoïde |
Numéro de pièce Homag: |
Le numéro d'enregistrement |
SKU du fabricant: |
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes s |
Identifiant du fabricant: |
101214905 |
Application: |
Composant de sécurité pour la machine de travail du bois Homag |
Matériel - Logement: |
Thermoplastiques auto-extinguissants renforcés de fibres de verre |
Matériau - Clé d'actionnement: |
Acier inoxydable (conception résistante aux défauts) |
Couleur: |
NOIR |
Nom du produit: |
Commutateur de verrouillage de sécurité de verrouillage par solénoïde |
Numéro de pièce Homag: |
Le numéro d'enregistrement |
SKU du fabricant: |
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes s |
Identifiant du fabricant: |
101214905 |
Application: |
Composant de sécurité pour la machine de travail du bois Homag |
Matériel - Logement: |
Thermoplastiques auto-extinguissants renforcés de fibres de verre |
Matériau - Clé d'actionnement: |
Acier inoxydable (conception résistante aux défauts) |
Couleur: |
NOIR |

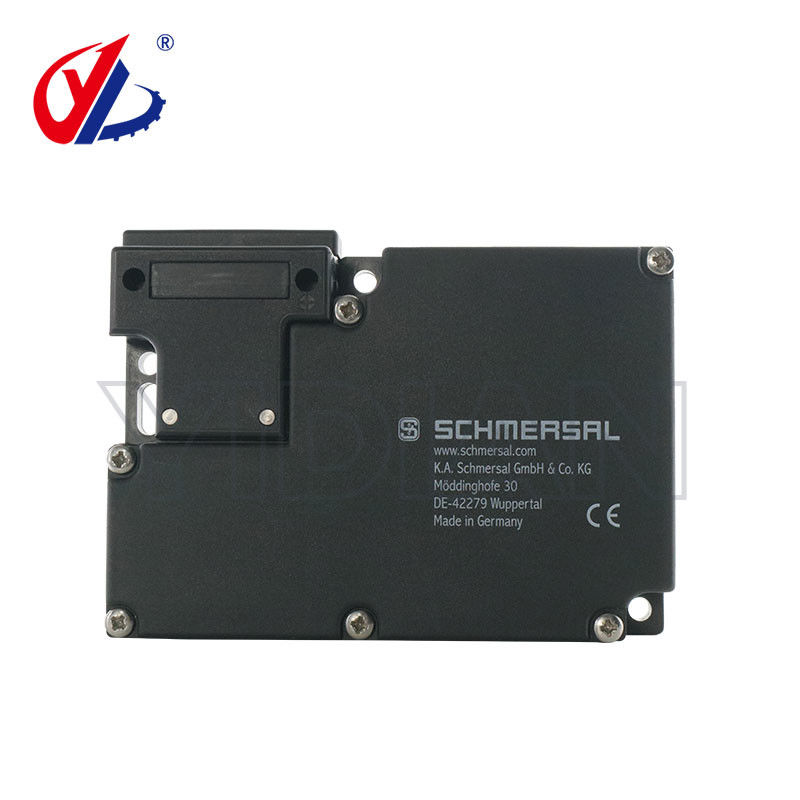

4008321206 Composant de sécurité Schmersal Interrupteur de sécurité à verrouillage par solénoïde AZM161CC-12/12RKEU-024 Outils et pièces de rechange pour machines à bois pour machines Homag
Description du produit
La série AZM161 est conçue pour les machines/cellules de travail, où l'accès à une zone de travail dangereuse doit être contrôlé jusqu'à ce que des conditions sûres existent. Leur fonction de verrouillage par solénoïde permet de verrouiller une porte de machine jusqu'à ce que les conditions dangereuses, qui peuvent exister immédiatement après la coupure de courant, se soient dissipées. Le verrouillage par solénoïde peut être contrôlé par un temporisateur, un détecteur de mouvement, un capteur de position ou un autre composant approprié.
L'unité dispose de contacts de surveillance indépendants pour la position de la clé d'actionneur (garde) et le verrouillage par solénoïde. Il existe une liaison mécanique empêchant les contacts de position du solénoïde de changer à moins que la clé ne soit insérée (garde fermée).
L'AZM161 se compose d'une section d'interrupteur de sécurité électromécanique avec des contacts NC à "coupure positive" et d'une clé d'actionneur. De plus, le mécanisme de solénoïde comprend 1
NO et 2 contacts de surveillance NC à verrouillage par solénoïde, et un dispositif de déverrouillage manuel auxiliaire... ce dernier fourni pour faciliter l'installation et pour une utilisation en cas de panne de courant (lors
utilisation du modèle "déverrouillage par solénoïde").
Détails du produit
| Nom du produit | Interrupteur de sécurité à verrouillage par solénoïde Schmersal |
| Numéro de modèle | AZM161CC-12/12RKEU-024 |
| Application | Pièce de rechange pour machine Homag |
| Numéro de pièce Homag | 4-008-32-1206 / 4008321206 |
| Matériaux |
Boîtier : thermoplastique auto-extinguible renforcé de fibre de verre Clé d'actionneur : acier inoxydable |
| Courant nominal des contacts | 4A (230VAC) |
| Tension de tenue aux impulsions nominale | 4kV |
| Degré de protection | IP67 |
| Conformité aux normes | CEI 60947-5-1 |
| Poids brut | ≤1kg |
Fonctionnement du produit
L'ensemble d'interrupteur de sécurité électromécanique AZM161 se compose d'un mécanisme robuste de verrouillage par interrupteur et solénoïde et d'une clé d'actionneur géométriquement unique. La clé d'actionnement de l'interrupteur est généralement montée sur une porte de machine mobile.
Lorsque la porte est fermée, la clé d'actionnement est maintenue en position par le mécanisme de verrouillage par solénoïde. La porte ne peut être ouverte qu'en alimentant ou en coupant l'alimentation (selon le modèle) du mécanisme de verrouillage par solénoïde.
Lors de l'ouverture de la porte, les contacts NC à "coupure positive" de l'interrupteur sont forcés de s'ouvrir par une liaison mécanique directe (non élastique) avec la clé d'actionneur. Les contacts NO se ferment lors du retrait de la clé.
La machine ne peut pas démarrer tant que la clé d'actionneur n'est pas insérée (porte fermée) et que le solénoïde ne l'a pas verrouillée en position fermée.
Caractéristiques et avantages
• Conception à verrouillage par solénoïde... contrôle l'accès aux zones dangereuses jusqu'à ce que des conditions sûres existent.
• Haute résistance au sabotage... difficile à contourner avec des outils simples, du ruban adhésif, des fils pliés, etc. Réduit l'exposition à la responsabilité.
• Contacts NC à "coupure positive"... assure l'interruption du circuit lors du retrait de la clé d'actionneur.
• Sorties "sûres" conditionnelles... la clé d'actionneur doit être entièrement insérée et le solénoïde doit être actionné pour verrouiller la clé avant qu'un signal de sécurité "fermé" ne soit fourni.
• Conception étanche... répond aux exigences environnementales IP67.
• Clé d'actionneur en acier inoxydable haute résistance... tolère les abus mécaniques sans dommages.
• Boîtier robuste et résistant à la corrosion... tolère les environnements hostiles.
• Quatre emplacements d'entrée de clé en option... offrent une flexibilité d'installation.
• Contacts de surveillance indépendants de la position de la clé d'actionneur et de la position du loquet... offrent un plus haut degré de sécurité.
• Disponible en modèles "verrouillage par solénoïde" et "déverrouillage par solénoïde"... pour une polyvalence d'application.
• Conforme aux normes rigoureuses des organismes de sécurité... CEI, BG, UL et CSA.
• Large sélection d'accessoires... pour répondre aux diverses exigences d'application.
![]()
